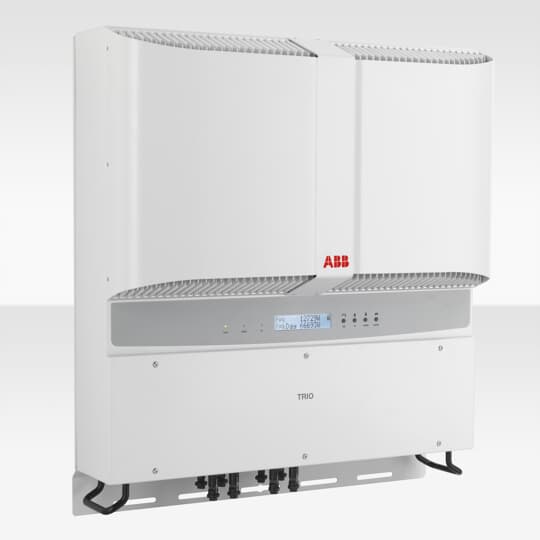

ABB 10 kW PVI-10.0-TL-OUTD-FS

Leistung: 10 kW
Phasen: 3‑phasig
Verfügbarkeit: Auf Bestellung
Mindestbestellung: 1 Stk.

Downloads

PDF Datenblatt — fimerabb-pvi-100-tl-outd-fs 0,2 MB

Preis auf Anfrage

Wir prüfen die Verfügbarkeit und melden uns mit dieser Information bei Ihnen.

Sie zahlen jetzt nichts.

Beschreibung

Netzgekoppelter Wechselrichter (On-Grid) ABB PVI-10.0-TL-OUTD-FS mit 10 kW Nennleistung, dreiphasig, 2 MPP-Tracker. Max. DC-Spannung 900 V, max. Wirkungsgrad 97,8 %, europäischer Wirkungsgrad 97,1 %. Schutzart IP65, Betriebstemperatur −25 bis 60 °C. Abmessungen 716 × 645 × 224 mm (H × B × T), Gewicht 41 kg.

Herstellerangaben

Designed for commercial usage, this PVI-10/12.5, three-phase inverter is highly unique in its ability to control the performance of the PV panels, especially during periods of variable weather conditions. The high speed and precise Maximum Power Point Tracking (MPPT) algorithm provides real-time power tracking and improved energy harvesting. Two independent MPPTs and efficiency ratings up to 97.8% This transformerless device has two independent MPPTs and efficiency ratings of up to 97.8%. Flat efficiency curves ensure high efficiency at all output levels ensuring consistent and stable performance across the entire input voltage and output power range. The wide input voltage range makes the inverter suitable for low power installations with reduced string size. Highlights − True three-phase bridge topology for DC/AC output converter − Transformerless topology − Each inverter is set on specific grid codes which can be selected in the field − Wide input voltage range − Dual input section with independent MPPT allows optimal energy harvesting from two sub-arrays oriented in different directions

Technische Daten

Produktdetails

Serie	PVI-10.0-12.5-TL-OUTD-FS
AC-Leistungsbereich der Serie	10-12.5 kW
Max. DC-Leistung	6,5 kW
Max. DC-Spannung	900 V
Max. DC-Strom	34 A
DC-Eingänge	2
Max. AC-Leistung	11 kW
AC-Ausgangsspannungsbereich	320-480 V
AC-Nennspannung	400 V
Max. AC-Strom	16,6 A
Frequenzbereich	47-63 Hz
Frequenz	50, 60 Hz
Leistungsfaktor	0,995
Max. Wirkungsgrad	97,8 %
Europäischer Wirkungsgrad	97,1 %
Betriebstemperaturbereich	-25 ~ +60 °C
Schutzart (IP)	IP65
Anzeige	LCD
Schutzfunktionen	Internal Overvoltage Protection DC Insulation Rsistance Detection Grid Monitoring GFCI Monitoring DCI Monitoring AC Short Circuit Current Protection AC Grounding Detection DC Surge Protection AC Surge Protection Anti-islanding Protection AFCI Protection
